Türk Hızlandırıcı ve Işınım Laboratuvarı (TARLA) Think Future, Think TARLA
Pompa ve Gözlem Deneyleri

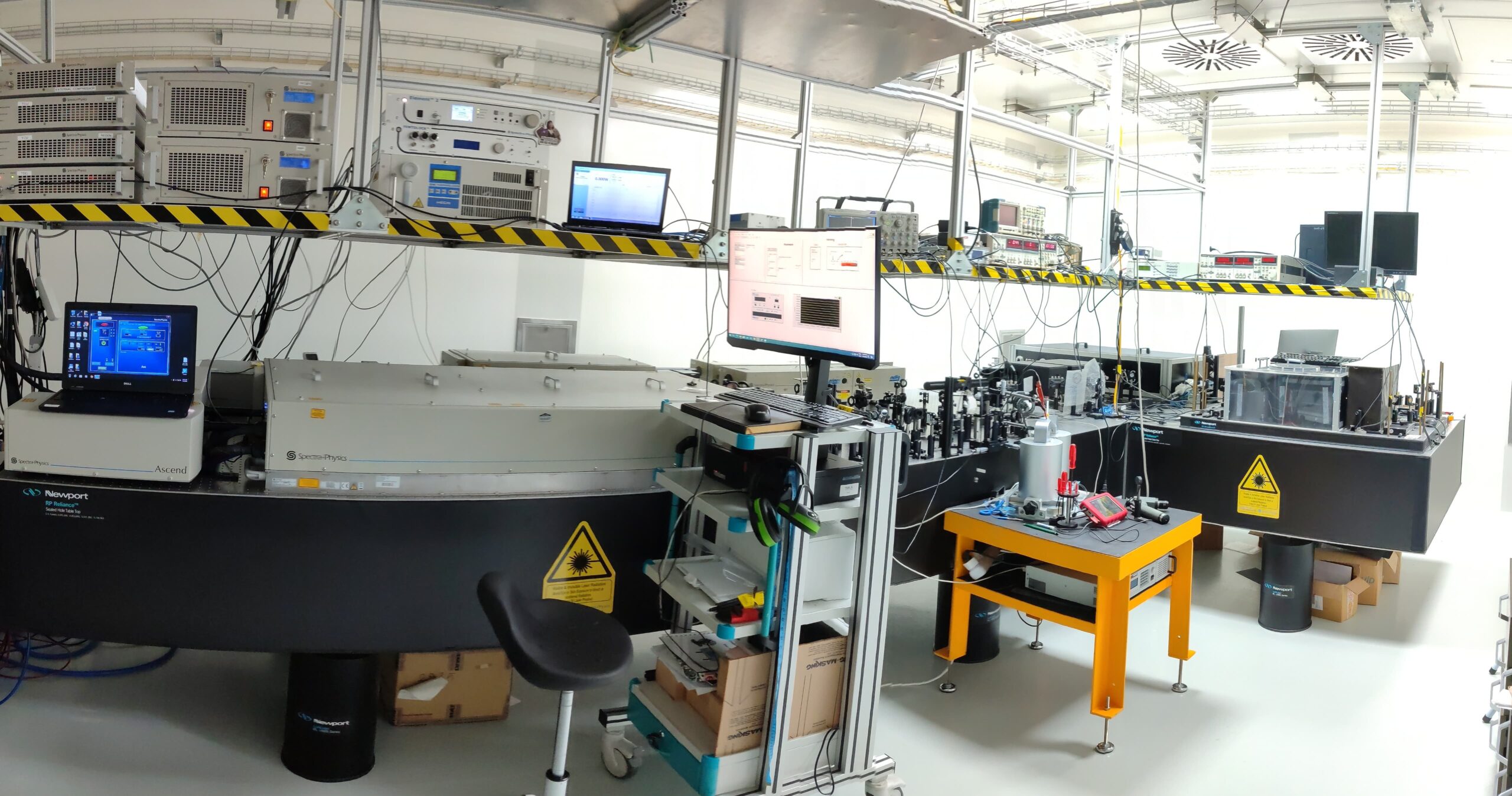

Ultrahızlı spektroskopi laboratuvarı titanyum safir lazer osilatör, yenilenebilir yükselteç, optik parametrik yükselteç ve ultrahızlı pompa gözlem spektroskopi sistemine sahiptir. Bu sistem kendi başına çalışabildiği gibi serbest elektron lazeri ile senkronize edilerek pompa gözlem spektroskopi deneyleri de yapabilecek şekilde tasarlanmıştır.
- TARLA Masa Üstü Ultra hızlı Lazer, Yenilenebilir Yükselteç ve Optik Parametrik Yükselteç Sistemi
Masa üstü ultra hızlı lazer sisteminin şematik gösterimi
TARLA Masa Üstü Lazer Sistemi Teknik Özellikleri
|
Parametere |
Birim |
Değer |
|
|
Fs Lazer Osilaör |
|||
|
Merkez Dalgaboyu |
nm |
800 ± 10 |
|
|
Ortalama Güç |
mW |
> 800 |
|
|
Bant Genişliği (FWHM) |
nm |
>70nm |
|
|
Darbe Süresi |
fs |
< 20 |
|
|
Darbe Tekrarlama Frekansı |
MHz |
78 |
|
|
Darbe Zamansal Kayma |
fs |
<150 |
|
|
Gürültü (Rms 1hz-100khz) |
% |
0,05 |
|
|
Güç Kararlılığı (24 Saatte Tepeden Tepeye) |
% |
0,05 |
|
|
Lazer Yükselteç |
|||
|
Merkez Dalgaboyu |
nm |
800 ± 10 |
|
|
Darbe Enerjisi |
mJ |
> 13 |
|
|
Darbe Süresi (FWHM) |
fs |
< 40 |
|
|
Darbe Tekrarlama Frekansı |
kHz |
1 |
|
|
Darbe Zamansal Kayma |
fs |
<150 |
|
|
Enerji Kararlılığı (24 Saatte Kare Ortalamalı Karekök) |
% |
<0.75 |
|
|
Optik Parametrik Yükselteç (OPA) |
|||
|
1. Dalgaboyu Aralığı |
Dalgaboyu |
nm |
235 – 1160 |
|
Darbe Enerjisi |
µJ |
> 3- 40 |
|
|
2. Dalgaboyu Aralığı |
Dalgaboyu |
nm |
1160 – 2600 |
|
Darbe Enerjisi |
µJ |
>250 |
|
|
3. Dalgaboyu Aralığı |
Dalgaboyu |
nm |
2600 – 4500 |
|
Darbe Enerjisi |
µJ |
> 0.5 – 2 |
|
|
Genlik Kararsızlığı (Rms) |
% |
<1.5 |
|
|
Darbe Zamansal Kayma |
fs |
<150 |
- TARLA Ultrahızlı Pompa Gözlem Spektroskopisi (TAS) Sistemi
Ultrahızlı pompa gözlem spektroskopi sisteminin görseli (https://www.newport.com/f/transient-absorption-spectrometer)
TARLA Ultrahızlı Pompa Gözlem Spektroskopisi (TAS) Teknik Özellikleri
|
Parametre |
Birim |
Değer |
|
Gözlem Demeti Dalgaboyu Bölgesi |
nm |
330-1600 |
|
Maksimum Zaman Gecikmesi |
ns |
8 ya da daha uzun |
|
Zaman Geciktirme Tablası Adım Aralığı |
fs |
< 3 |
|
Zaman Çözünürlüğü |
~ 1.4 x pompa veya gözlem darbe süresi |
|
|
Kamera Görünür Bölge Dalgaboyu Aralığı |
nm |
200 – 1000 |
|
Kamera NIR Dalgaboyu Aralığı |
nm |
650 – 2500 |
|
Spektrometre Dalgaboyu Aralığı |
nm |
200 – 20 000 |
|
Spektrometre Dalgaboyu Çözünürlüğü |
nm |
0.13 to 7.95 |
